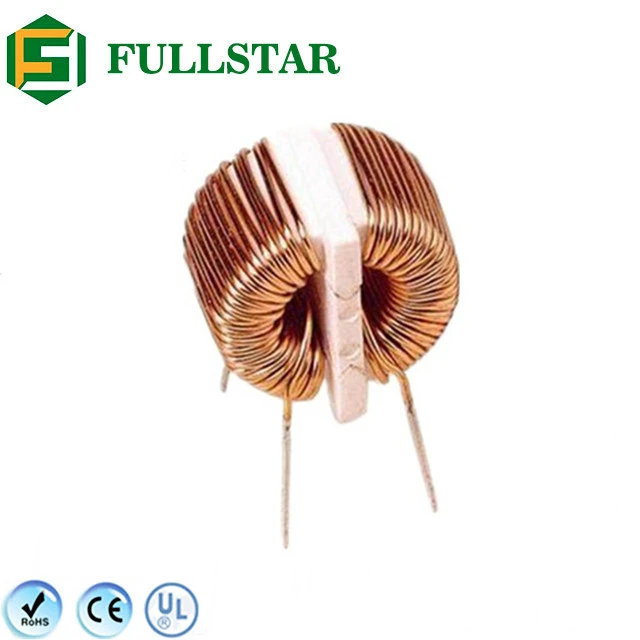

Bobines d'arrêt de mode commun traversantes

1. Petit profil avec un courant important et une faible résistance.
2. Faible résistance.
3. Empêche les émissions de bruit.
4. Large gamme d'inductances et de courants nominaux disponibles.
5. Excellente résistance mécanique.

Description

Paramètres techniques



photobank (1)

Inductances de mode commun traversantes pour la suppression des interférences électromagnétiques

Fabricant fiable de bobines d'arrêt en mode commun traversant|Composants magnétiques personnalisés|Solutions OEM/ODM

Fullstar fabrique des bobines d'arrêt traversantes en mode commun conçues pour supprimer les interférences électromagnétiques (EMI) en mode commun dans les circuits d'alimentation et les équipements électroniques. Avec 20 ans d'expérience dans la fabrication de composants électroniques et magnétiques, nous proposons des solutions de composants magnétiques adaptées aux différentes exigences électriques, mécaniques et applicatives.

Nos selfs de mode commun traversantes comportent des structures magnétiques toroïdales, des enroulements de fil de cuivre et des configurations personnalisables pour prendre en charge diverses applications de filtrage de lignes électriques et de lignes de signaux.

Que vous ayez besoin de bobines d'arrêt en mode commun standard ou de composants conçus sur mesure, Fullstar peut prendre en charge votre projet avec la sélection de produits, le développement d'échantillons et les services de fabrication OEM/ODM.

Vous recherchez un fabricant fiable de selfs de mode commun traversants ? Contactez Fullstar pour discuter de vos exigences techniques et demander un devis.

[Demander un devis] [Demander une fiche technique] [Contacter notre équipe d'ingénierie]


1. Qu'est-ce qu'une self de mode commun traversante ?

Une self de mode commun traversante est un composant magnétique passif conçu pour supprimer les interférences électromagnétiques de mode commun dans les circuits électroniques.

Il se compose généralement de deux enroulements ou plus enroulés autour d'un noyau magnétique commun. Lorsque des courants normaux en mode différentiel circulent dans les enroulements dans des directions opposées, leurs flux magnétiques s'annulent largement. Cependant, les courants de mode commun circulant dans la même direction produisent un flux magnétique additif, créant une impédance plus élevée qui contribue à atténuer les bruits de mode commun indésirables.

En réduisant les interférences électromagnétiques conduites, les bobines d'arrêt en mode commun contribuent à améliorer les performances de compatibilité électromagnétique (CEM) des équipements électroniques.

Par rapport aux composants à montage en surface, les selfs de mode commun traversants utilisent des bornes à broches pour le montage sur PCB, ce qui les rend adaptées aux conceptions nécessitant un assemblage traversant, une résistance mécanique spécifique ou des dimensions de composants particulières.

Fullstar fournit des bobines d'arrêt de mode commun traversantes pour le filtrage de l'alimentation électrique, les équipements de communication, l'électronique industrielle et d'autres applications sensibles aux interférences électromagnétiques.

2. Caractéristiques et avantages du produit

Impédance de mode commun élevée pour la suppression des interférences électromagnétiques

Conçu pour fournir une impédance contre les courants de bruit indésirables en mode commun. La configuration appropriée du noyau magnétique et de l'enroulement peut être sélectionnée en fonction de la plage de fréquences d'interférence cible.

Structure de noyau magnétique toroïdal

La structure toroïdale assure un couplage magnétique efficace entre les enroulements et contribue à réduire les fuites magnétiques externes, en fonction de la conception du noyau et de l'enroulement.

Faible résistance CC

Des configurations de bobinages optimisées peuvent contribuer à réduire la résistance CC et les pertes de conduction associées. Les valeurs DCR peuvent être personnalisées en fonction de l'inductance requise, du courant nominal et des dimensions du produit.

Conception compacte avec montage flexible sur PCB

Les bornes traversantes fournissent un support de montage mécanique et permettent l'intégration dans différentes configurations de circuits imprimés. Des dimensions personnalisées et des configurations de terminaux peuvent être discutées pour les applications OEM.

Plusieurs options d'inductance et de courant

Différentes spécifications électriques peuvent être développées en fonction des exigences de l'application, notamment l'inductance, le courant nominal, la résistance des enroulements et la fréquence de fonctionnement.

Fabrication de composants magnétiques sur mesure

Fullstar prend en charge le développement de composants magnétiques personnalisés sur la base des dessins du client, des spécifications électriques, des échantillons de référence et des exigences de conception des PCB.

Through-hole Common Mode Choke coilsThrough-hole Common Mode Choke coils(1)

3. Spécifications techniques de l'inductance de mode commun traversante

Le tableau suivant présente les principaux paramètres utilisés lors de la sélection ou de la personnalisation des bobines d'arrêt de mode commun traversantes.

Paramètre Spécification
Type de produit Self de mode commun traversante
Structure de base Toroïdal
Matériau de base Noyau de ferrite ; autres matériaux sous réserve de confirmation
Matériau d'enroulement Fil de cuivre
Matériau du boîtier Boîtier en plastique, selon modèle
Type de montage Montage PCB traversant
Inductance Personnalisable selon modèle
Courant nominal Disponible selon modèle
Résistance CC (DCR) Disponible selon modèle
Impédance de mode commun Dépend de la fréquence ; se référer à la fiche individuelle
Fréquence de fonctionnement En fonction de l'application
Température de fonctionnement Confirmer selon les spécifications du produit
Dimensions Personnalisé selon les exigences de conception
Applications Filtres AC/DC, DC/DC, EMI, équipements de communication et électroniques

Note:Les spécifications électriques et mécaniques réelles dépendent du modèle sélectionné. Veuillez contacter Fullstar pour les fiches techniques détaillées, les dessins dimensionnels et les configurations disponibles.

Paramètres électriques importants pour la sélection du produit

Inductance

L'inductance est un paramètre important lors de l'évaluation d'une self de mode commun. La valeur requise dépend de la topologie du circuit, des caractéristiques de bruit et des conditions de fonctionnement. Comparez toujours les valeurs d'inductance mesurées dans les mêmes fréquences et conditions de test.

Courant nominal

Le courant nominal doit être sélectionné en fonction du courant de fonctionnement continu maximum et de l'échauffement acceptable. La résistance des enroulements, les caractéristiques du noyau et les conditions thermiques doivent également être prises en compte.

Résistance CC (DCR)

Le DCR affecte les pertes de conduction et la température des composants. Un DCR inférieur peut aider à réduire la perte de puissance, mais il doit être évalué en même temps que l'inductance et le courant nominal requis.

Impédance de mode commun

L'impédance de mode commun varie avec la fréquence. Les ingénieurs doivent évaluer l'impédance sur la plage de fréquences d'interférence réelle plutôt que de sélectionner une self en fonction uniquement de son inductance nominale.

Dimensions et montage sur circuit imprimé

L'empreinte des composants, l'espacement des câbles, l'orientation du montage et l'espace disponible sur le circuit imprimé doivent être vérifiés avant la sélection finale.

Pour des performances électriques détaillées, demandez la fiche technique du produit correspondante auprès de Fullstar.

4. Série d'inductances de mode commun traversantes

Fullstar propose des solutions d'inductance de mode commun traversantes pour différentes configurations de circuits et exigences d'application.

Notre sélection de produits peut être organisée en fonction des caractéristiques électriques, de la structure du noyau, des dimensions et des exigences de montage.

Inductances de mode commun à trou traversant standard

Conçu pour les applications générales de filtrage EMI dans les équipements électroniques et les circuits d'alimentation.

Considérations de sélection typiques :

Montage traversant PCB standard.

Inductance et courant nominal appropriés.

Résistance d'enroulement appropriée.

Dimensions mécaniques compatibles.

Selfs toroïdales en mode commun

Conçu avec des noyaux magnétiques toroïdaux pour fournir un couplage magnétique efficace entre les enroulements.

Les domaines d'application typiques incluent les alimentations AC/DC, les convertisseurs DC/DC et les équipements électroniques nécessitant une suppression du bruit en mode commun.

Selfs de mode commun à trou traversant personnalisées

Pour les projets comportant des exigences électriques ou mécaniques spécifiques, Fullstar peut discuter de solutions personnalisées basées sur :

Inductance requise.

Courant de fonctionnement nominal.

Matériau de base.

Configuration d'enroulement.

Résistance CC.

Dimensions du produit.

Espacement des fils et disposition des PCB.

Plage de fréquence d'application.

Veuillez fournir vos spécifications techniques ou vos dessins de référence pour l'évaluation du produit.

5. Applications des selfs de mode commun traversantes

Les bobines d'arrêt de mode commun traversantes sont utilisées dans divers circuits électroniques où la suppression du bruit en mode commun est requise.

Alimentations à découpage AC/DC

Les alimentations à découpage peuvent générer du bruit en mode commun via des transitions de commutation et un couplage parasite.

Une self de mode commun correctement sélectionnée peut être intégrée au réseau de filtrage d'entrée ou de sortie pour aider à réduire les interférences conduites en mode commun.

Fullstar peut fournir des options de composants magnétiques en fonction du courant de fonctionnement, des caractéristiques électriques et des exigences de montage des PCB.

Convertisseurs DC/DC

Les convertisseurs DC/DC sont largement utilisés dans les systèmes de contrôle industriels, les équipements de communication et les appareils électroniques.

Les selfs de mode commun peuvent aider à supprimer le bruit de mode commun indésirable généré par les circuits de commutation haute fréquence.

La sélection doit prendre en compte la fréquence de commutation, le spectre de bruit, le courant nominal et l'espace PCB disponible.

Équipement de communication

Les interférences de mode commun sur les interfaces de communication et les lignes de signaux peuvent affecter l'intégrité du signal et la compatibilité électromagnétique.

Les selfs de mode commun peuvent être utilisées dans des interfaces appropriées pour atténuer les courants de mode commun indésirables tout en conservant le chemin du signal différentiel prévu.

Les performances réelles du signal doivent être vérifiées par rapport aux exigences de bande passante de l'interface et de perte d'insertion.

Équipement électronique industriel

L'électronique industrielle peut fonctionner dans des environnements électriquement bruyants avec des alimentations à découpage, des moteurs et d'autres sources d'interférences.

Des selfs de mode commun traversantes peuvent être intégrées dans des circuits de filtrage appropriés pour prendre en charge le contrôle EMI et améliorer les performances CEM du système.

Pilotes LED et éclairage électronique

Les pilotes de LED utilisent des circuits de conversion de puissance à découpage qui peuvent générer des interférences électromagnétiques conduites.

Les bobines d'arrêt en mode commun peuvent être utilisées dans le cadre d'un réseau de filtrage EMI pour aider à réduire le bruit en mode commun.

Le composant approprié dépend de la topologie du pilote, du courant nominal, de la fréquence de bruit et des exigences thermiques.

Équipement audio et vidéo

Les appareils électroniques audio et vidéo peuvent subir des interférences électromagnétiques indésirables via les connexions d’alimentation et de signal.

Des selfs de mode commun peuvent être utilisées dans des emplacements de circuit appropriés pour contribuer à réduire le bruit de mode commun et à améliorer la compatibilité électromagnétique.

6. Fabrication personnalisée de starters en mode commun traversants

Différents produits électroniques ont des exigences électriques et mécaniques différentes. Un composant standard peut ne pas toujours correspondre à la conception du circuit ou à la disposition du PCB.

Fullstar prend en charge des solutions de composants magnétiques personnalisées en fonction de votre application et de vos spécifications techniques.

Options de personnalisation

Article de personnalisation Considérations de conception disponibles
Inductance Selon les exigences électriques
Courant nominal Selon le courant de fonctionnement et l'augmentation de la température
Matériau de base Selon la fréquence et les performances magnétiques
Enroulement Selon les exigences électriques et mécaniques
RCD Selon la conception du bobinage
Dimensions Selon l'espace PCB
Configuration des prospects Selon les exigences de montage
Logement Selon la structure du produit
Performances électriques Selon les exigences de la demande

Notre processus de personnalisation

Étape 1 : Évaluation des exigences

Envoyez-nous vos spécifications techniques, paramètres électriques, dessins de PCB ou échantillons de composants existants.

Étape 2 : Évaluation du produit

Notre équipe évalue les exigences de l'application, notamment l'inductance, le courant, la fréquence, les dimensions et d'autres paramètres pertinents.

Étape 3 : Développement d’échantillons

Un exemple de configuration approprié peut être discuté et développé pour évaluation par le client.

Étape 4 : Tests d'échantillons et approbation

Les caractéristiques électriques et mécaniques sont vérifiées par rapport aux spécifications convenues.

Étape 5 : Production de masse

Après l'approbation de l'échantillon, la production et l'inspection de la qualité sont organisées selon les exigences de la commande confirmée.

Quelles informations devez-vous fournir pour un devis personnalisé ?

Pour nous aider à recommander une self de mode commun appropriée, veuillez fournir autant d'informations suivantes que possible :

Inductance requise.

Courant de fonctionnement.

Plage de fréquences de bruit cible.

DCR maximum autorisé.

Dimensions du PCB ou dessins du produit.

Exigences relatives au noyau ou au bobinage.

Quantité de commande annuelle ou estimée.

Environnement d’application et d’exploitation.

Si vous ne disposez pas d'une spécification complète, vous pouvez nous envoyer votre échantillon de composant existant ou les détails de votre application pour une évaluation initiale.

7. Pourquoi choisir Fullstar comme fabricant de selfs en mode commun ?

Shaanxi Fullstar Electronics Co., Ltd. se spécialise dans les composants électroniques et magnétiques, notamment les transformateurs, les inductances, les transformateurs de courant et les noyaux magnétiques.

Forts de 30 ans d’expérience dans l’industrie électronique, nous fournissons un support de fabrication aux clients recherchant des composants magnétiques fiables et des solutions électroniques personnalisées.

30 ans d'expérience en fabrication

Notre expérience dans la fabrication de composants électroniques et magnétiques nous aide à comprendre les différentes exigences des clients, des composants standard aux conceptions magnétiques personnalisées.

Système de gestion de la qualité certifié ISO 9001 : 2015

Fullstar fonctionne sous un système de gestion de la qualité certifié ISO 9001 : 2015 pour soutenir des processus de production et une gestion de la qualité cohérents.

Capacité de fabrication à grande échelle

Notre société déclare un volume de production annuel de plus de 200 millions de pièces sur l'ensemble de son portefeuille de produits global, répondant ainsi aux clients ayant des exigences de volume différentes.

Inspection du produit fini à 100 %

Conformément à notre politique de qualité de production, les produits finis sont soumis à une inspection avant expédition. Les éléments spécifiques d’inspection électrique et mécanique sont déterminés par les spécifications du produit applicables.

Prise en charge OEM et ODM

Nous répondons aux exigences spécifiques des clients grâce à l'évaluation des produits, au développement d'échantillons et à la fabrication de composants magnétiques personnalisés.

Prise en charge des échantillons et des commandes groupées

Des échantillons de produits peuvent être discutés pour évaluation avant la production de masse. Le délai de production dépend des spécifications du produit et de la quantité commandée.

.12

8. Contrôle qualité et processus de fabrication

La cohérence et la fiabilité des produits sont des considérations importantes pour les composants magnétiques utilisés dans les équipements électroniques.

Fullstar met l'accent sur le contrôle de la qualité tout au long du processus de fabrication.

Nos activités de gestion de la qualité comprennent :

Inspection des matériaux entrants

Évaluation des noyaux magnétiques entrants, du fil de cuivre et d'autres matériaux conformément aux spécifications applicables.

Inspection du bobinage et de l’assemblage

Surveiller les processus de bobinage et d’assemblage pour assurer la cohérence avec les exigences des produits approuvés.

Inspection des performances électriques

Vérification des paramètres électriques applicables, tels que l'inductance et la résistance CC, conformément aux spécifications du produit.

Inspection du produit fini

Effectuer l’inspection requise du produit fini avant expédition.

Emballage et expédition

Les produits sont emballés selon les exigences de la commande pour les protéger pendant le transport.

Les clients ayant des exigences spécifiques en matière de tests ou de documentation peuvent en discuter avec nos équipes commerciales et d'ingénierie avant de passer commande.

Informations sur l'entreprise

Nous sommes un fabricant professionnel de premier plan spécialisé dans les composants magnétiques et les solutions électroniques. Fondée en 2009 et basée dans le centre de haute technologie de Xi'an, nous avons accumulé plus de 15 ans d'expertise approfondie dans la recherche, le développement et la production de transformateurs et d'inductances hautes performances. Notre installation s'étend sur 3 000 mètres carrés et est alimentée par une main-d'œuvre dédiée de 300+ professionnels qualifiés, y compris une équipe R&D senior axée sur les conceptions magnétiques sur mesure.

Notre gamme complète de produits comprend des transformateurs haute et basse fréquence, des transformateurs toroïdaux, des transformateurs de courant et une grande variété d'inductances et de noyaux magnétiques. En tant que l'une des 6 principales usines de contrôles industriels, nous fournissons des composants essentiels pour les secteurs de l'alimentation électrique, des télécommunications, de l'électronique automobile et de l'énergie verte à l'échelle mondiale.

La qualité est notre compétence principale. Fullstar fonctionne selon un système de gestion de la qualité ISO9001 : 2015 strict. Nos produits portent des certifications internationales de sécurité et environnementales, notamment UL, CE, RoHS et REACH. Chaque unité est soumise à un processus de tests rigoureux à 100 % avant expédition pour garantir une fiabilité zéro défaut dans des environnements industriels exigeants.

Nous excellons dans la personnalisation. Grâce à des capacités avancées basées sur la conception et sur les échantillons, nous proposons un prototypage rapide en 7 jours et des services OEM/ODM flexibles. Notre chaîne d'approvisionnement s'étend dans plus de 80 pays, offrant une assistance localisée et une logistique rentable. Que vous ayez besoin d'une production en grand volume ou de bobines personnalisées en petits lots, Fullstar propose des composants magnétiques de précision qui font avancer votre innovation. Nous acceptons les demandes commerciales mondiales pour des partenariats stratégiques à long terme.

QQ20260409154814

Certification et exposition

QQ20260409154833

QQ20260409154908

FAQ

Q1 : À quoi sert une self de mode commun traversante ?

Une self de mode commun traversante est principalement utilisée pour supprimer les interférences électromagnétiques de mode commun dans les lignes d'alimentation et les circuits de signaux. Il aide à réduire les courants de bruit indésirables tout en laissant passer le courant ou le signal en mode différentiel prévu.

Q2 : Quelle est la différence entre une self de mode commun et un inducteur normal ?

Un inducteur normal stocke généralement de l'énergie grâce à son champ magnétique et peut être utilisé pour le filtrage ou le stockage d'énergie. Une self de mode commun utilise généralement des enroulements couplés pour présenter une impédance élevée aux courants de mode commun tout en permettant aux courants de mode différentiel de passer avec une impédance relativement faible.

Q3 : Comment sélectionner la bonne self de mode commun ?

Les paramètres de sélection importants incluent l'inductance, l'impédance de mode commun en fonction de la fréquence, le courant nominal, le DCR, l'échauffement, les caractéristiques du noyau et les dimensions mécaniques.

La plage de fréquences de bruit requise et les conditions réelles du circuit doivent être prises en compte lors du choix d'un composant.

Q4 : Fullstar peut-il fournir des selfs de mode commun traversantes personnalisées ?

Oui. Fullstar peut discuter de solutions de composants magnétiques personnalisées en fonction des exigences du client, notamment l'inductance, le courant nominal, le matériau du noyau, la configuration des enroulements, le DCR et les dimensions du produit. Les options de personnalisation finales sont soumises à une évaluation technique.

Q5 : Puis-je demander des échantillons avant de passer une commande groupée ?

Oui. Fullstar prend en charge les demandes d'échantillons pour l'évaluation des produits. La disponibilité des échantillons, le coût et les modalités d'expédition peuvent être confirmés auprès de notre équipe commerciale.

Q6 : Quel est le délai de livraison pour la production de masse ?

Le délai de production général est d'environ 20 à 30 jours, en fonction de la quantité commandée et des spécifications du produit. Veuillez nous contacter pour un calendrier de livraison confirmé.

Q7 : Fullstar fournit-il des fiches techniques et des dessins techniques ?

Les fiches techniques des produits et les dessins dimensionnels peuvent être demandés auprès de notre équipe commerciale. La disponibilité dépend du modèle sélectionné et de sa documentation technique.

Q8 : Quelles industries utilisent des bobines d'arrêt en mode commun traversantes ?

Les applications typiques incluent les alimentations à découpage, les convertisseurs AC/DC et DC/DC, les équipements de communication, l'électronique industrielle, les pilotes de LED et les équipements audio/vidéo.

Q9 : Comment puis-je obtenir un devis pour une self de mode commun personnalisée ?

Envoyez l'inductance requise, le courant de fonctionnement, la fréquence de bruit cible, les dimensions, l'application et la quantité de commande estimée. Si vous disposez d'un échantillon de produit ou d'un dessin technique existant, vous pouvez également le partager pour évaluation.

10. Demander un devis pour des selfs de mode commun traversantes

Vous recherchez un fabricant de selfs de mode commun traversantes pour votre prochain projet électronique ?

Fullstar est prêt à discuter des exigences de votre produit, à évaluer les possibilités de personnalisation et à fournir des solutions de composants magnétiques adaptées.

Que vous ayez besoin de bobines d'arrêt standard traversantes en mode commun, d'inductances et de courants nominaux personnalisés, ou d'une assistance à la fabrication OEM/ODM, notre équipe peut vous aider avec votre demande.

Pour plus d'informations, veuillez nous contacter au service commercial@xfullstar.com

étiquette à chaud: bobines d'arrêt de mode commun traversantes, Chine, fabricant, fournisseur, usine, vente en gros, prix, à vendre, composants électroniques, composants passifs, sur mesure, standard

Envoyez demande
