Comment mesurer les inducteurs? Plusieurs méthodes pour détecter la qualité des inducteurs

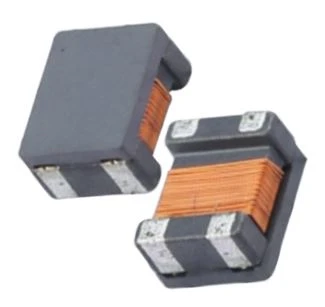

Les bobines d’inductance sont faites de fils enroulés sur un tube isolant un par un. Les fils sont isolés les uns des autres. Le tube isolant peut être creux, ou il peut contenir des noyaux de fer ou des noyaux de poudre magnétique, appelés inducteurs. Il s’agit d’un élément de stockage d’énergie dans le circuit. Il est représenté par « L », et les unités sont Henry (H), millihenry (mH), et microhenry (μH). Jetons un coup d’oeil à plusieurs méthodes de mesure et de détection des inducteurs.

La taille de l’inductance dépend du diamètre de l’inducteur, du nombre de virages et du matériau du milieu intermédiaire. L’erreur entre l’inductance réelle et la valeur nominale de l’inductance est appelée l’exactitude de l’inductance. Choisissez l’exactitude appropriée en fonction des besoins réels pour éviter les déchets inutiles. Dans des circonstances normales, l’inductance utilisée pour l’oscillation exige une plus grande précision, tandis que l’inductance utilisée pour le couplage ou l’étranglement nécessite une plus faible précision. Pour certaines occasions qui nécessitent une grande précision d’inductance, généralement vous devez l’enrouer vous-même et le tester avec un instrument, ce qui est réalisé en ajustant le nombre de virages ou la position du noyau magnétique ou du noyau de fer dans l’inducteur.

Deux types d’instruments de mesure de l’inductance : la mesure du RLC (résistance, inductance et capacitance peuvent être mesurées) et l’instrument de mesure des inductances.

Mesure de l’inductance : mesure sans charge (valeur théorique) et mesure dans le circuit réel (valeur réelle). Étant donné que le circuit utilisé dans l’inducteur est trop, il est difficile de classer. Seule la mesure dans des conditions d’ina pas de charge est expliquée. Étapes de mesure de l’inductance (mesure du RLC) :

1. Familiarisé avec les règles de fonctionnement de l’instrument (instructions d’utilisation) et les précautions.

2. Allumez la puissance et préparez-vous pendant 15-30 minutes.

3. Sélectionnez le fichier L et sélectionnez l’inductance de mesure.

4. Serrez les deux pinces l’une vers l’autre et réinitialisez-les à zéro.

5. Serrez les deux pinces aux deux extrémités de l’inducteur, lisez la valeur et enregistrez l’inductance.

6. Répétez les étapes 4 et 5 pour enregistrer la valeur mesurée. Il doit y avoir 5-8 données.

7. Comparez plusieurs valeurs mesurées : si la différence n’est pas grande (0,2μH), prenez la valeur moyenne et rappelez-vous la valeur théorique de l’inductance; si la différence est trop grande (0,3μH), répétez les étapes 2 étapes 6 jusqu’à ce que vous obtenez la valeur théorique de la valeur d’inductance.

Trois méthodes pour détecter la qualité des inducteurs

1. Inspection visuelle

Observez directement si le plomb de l’inducteur est déconnecté, si le noyau magnétique est lâche, si le matériau isolant est endommagé ou brûlé, etc.

2. Essais multimètres

Dans le jugement de la qualité de l’inducteur, un multimètre est souvent utilisé pour mesurer la valeur on-off et de résistance de l’inducteur. Placez le multimètre dans le bloc Ω, et connectez le test rouge et noir conduit à n’importe quelle extrémité de plomb de l’inducteur. À ce moment,, le pointeur devrait balancer vers la droite. Selon la valeur de résistance mesurée, le jugement peut être divisé en trois situations suivantes.

(1) La valeur de résistance de l’inducteur à l’essai est trop faible. Cela signifie que la bobine interne de l’inducteur a une faille de court-circuit. Faites attention à l’opération d’essai, assurez-vous de régler le multimètre à zéro en premier, et observez attentivement si la position où le pointeur se balance vers la droite atteint réellement la position zéro pour éviter toute erreur de jugement. Lorsqu’on soupçonne qu’il y a une faille de court-circuit à l’intérieur de l’inducteur, il est préférable de répéter le test plusieurs fois avec le bloc R×1 Ω, afin qu’un jugement correct puisse être rendu.

(2) L’inducteur mesuré a une valeur de résistance. La valeur de résistance dc de l’inducteur est directement liée au diamètre du fil émélé utilisé pour enrouler la bobine de l’inducteur et le nombre de virages. Plus le diamètre du fil est petit et plus il tourne, plus la valeur de résistance est grande. Dans des circonstances normales, utilisez un multimètre pour mesurer la × 1 Ω R. Tant que la valeur de résistance peut être mesurée, l’inducteur mesuré peut être considéré comme normal.

(3) La valeur de résistance de l’inducteur mesuré est infinie. Ce phénomène est relativement facile à distinguer, ce qui indique qu’une faille en circuit ouvert s’est produite à la bobine ou au terminal de l’inducteur et au contact de bobine.

3. Détection d’isolation

La détection d’isolation s’adresse principalement aux inducteurs avec des noyaux de fer ou des boucliers métalliques. Placez le multimètre dans le fichier R*1K et mesurez la résistance entre le plomb de bobine et le noyau de fer ou le bouclier métallique. Normalement, il est infini (l’aiguille ne bouge pas), sinon l’inducteur est mal isolé.

Remarque : Lorsque vous mesurez une bobine avec une petite inductance, elle est bonne tant que les deux extrémités de la bobine de mesure sont bloquées électriquement.

Dans la société moderne, avec le développement rapide de la technologie, les inducteurs ont été intégrés dans tous les coins de nos vies. Et il existe de nombreux types d’inducteurs, et leurs fonctions ne sont pas les mêmes, nous devons donc acheter des inducteurs de qualité appropriée et garantis.
