quelles sont les fonctions d'un transformateur de courant?

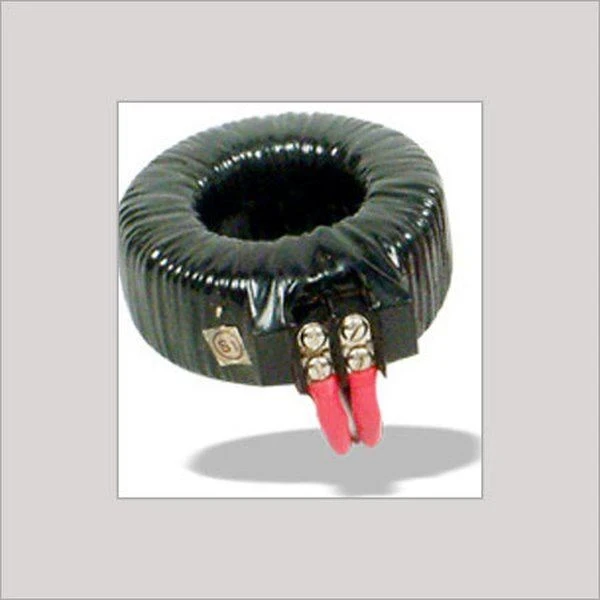

Un transformateur de courant (TC) est un transformateur qui mesure le courant d'un autre circuit. Il est couplé à un ampèremètre (A sur le schéma) dans son propre circuit pour effectuer cette mesure. La mesure directe du courant haute tension nécessiterait l'insertion d'instruments de mesure dans le circuit mesuré - une difficulté inutile qui réduirait le courant même destiné à être mesuré. De plus, la chaleur générée dans l'équipement de mesure par le courant élevé pourrait donner de fausses lectures. Mesurer le courant indirectement avec un TC est beaucoup plus pratique.

Relations entre les transformateurs de tension et de courant

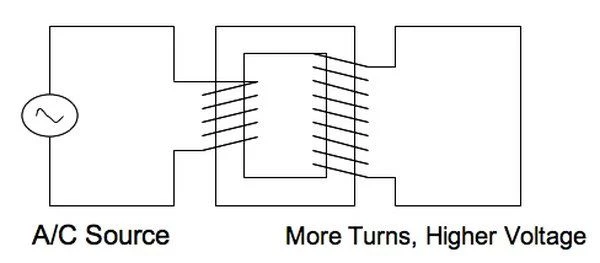

La fonction d'un transformateur de courant (TC) peut être mieux comprise en la comparant au transformateur de tension (VT) plus connu. Rappelez-vous que dans un transformateur de tension, un courant alternatif dans un circuit établit un champ magnétique alternatif dans une bobine du circuit. La bobine est enroulée autour d'un noyau de fer, qui propage le champ magnétique, presque intact, vers une autre bobine dans un circuit différent, l'un sans source d'alimentation.

En revanche, la différence du CT&est que le circuit avec alimentation a effectivement une boucle. Le circuit alimenté ne traverse le noyau de fer qu'une seule fois. Un TC est donc un transformateur élévateur.

CT& Formules VT

Rappelez-vous également que le courant et le nombre de tours dans les bobines d'un TT peuvent être liés comme suit: i1 --- N1=i2 --- N2. En effet, pour une bobine (solénoïde), B=mu --- i --- n, où mu signifie ici la constante de perméabilité magnétique. Peu d'intensité de B est perdue d'une bobine à l'autre avec un bon noyau de fer, donc les équations B pour les deux bobines sont effectivement égales, nous donnant i1 --- N1=i2 --- N2.

Cependant, N1=1 pour le primaire dans le cas du transformateur de courant. La ligne électrique unique équivaut-elle effectivement à une boucle? La dernière équation se réduit-elle à i1=i2 --- N2? Non, car il était basé sur des équations de solénoïdes. Pour N1=1, la formule suivante est plus appropriée: B=mu --- i / (2πr), où r est la distance du centre du fil au point où B est mesuré ou détecté (le noyau de fer, en le boîtier du transformateur). Donc i1 / (2πr)=i2 --- N2.i1 est donc simplement proportionnel à la valeur mesurée par l'ampèremètre i2, réduisant la mesure du courant à une simple conversion.

Utilisations courantes des transformateurs

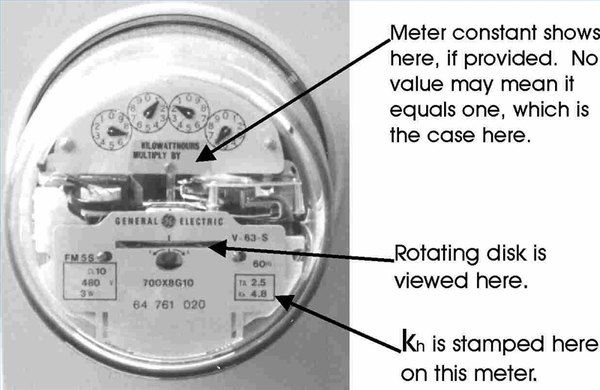

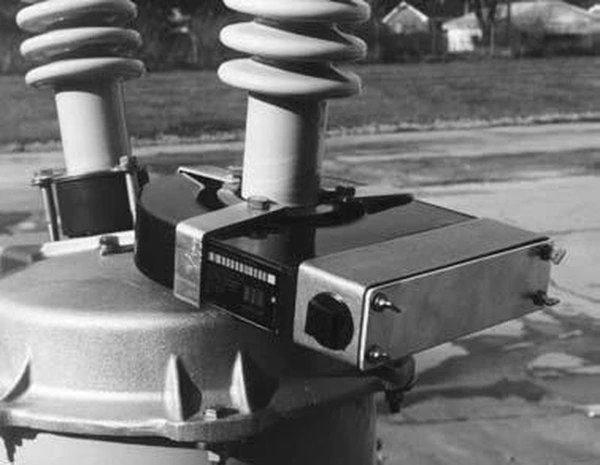

La seule fonction centrale d'un TC est de déterminer le courant dans un circuit. Ceci est particulièrement utile pour surveiller les lignes à haute tension dans tout le réseau électrique. Les compteurs électriques domestiques sont une autre utilisation omniprésente des TC. Un TC est couplé à un compteur pour mesurer quelle consommation électrique charger le client.

Sécurité des instruments électriques

Une autre fonction des TC est la protection des équipements de mesure sensibles. En augmentant le nombre d'enroulements (secondaires), N2, le courant dans le TC peut être rendu beaucoup plus petit que le courant dans le circuit primaire mesuré. En d'autres termes, comme N2 dans la formule i1 / (2πr)=i2 --- N2 monte, i2 diminue.

Ceci est pertinent car un courant élevé produit de la chaleur qui peut endommager les équipements de mesure sensibles, tels que la résistance d'un ampèremètre. La réduction de i2 protège l'ampèremètre. Cela empêche également la chaleur de nuire à la précision de la mesure.

Relais de puissance de protection
