Qu’est-ce qu’une résistance au film carbone?

Qu’est-ce qu’une résistance au film carbone?

Les résistances au film de carbone sont une résistance de type forme fixe. Ils sont construits à partir d’un porte-céramique avec un mince film de carbone pur autour d’elle, qui fonctionne comme matériau résistant.

Avantages et inconvénients

Les résistances au film carbone sont une amélioration significative de la composition carbone. Cependant, par rapport au film métallique et au film d’oxyde de métal, la gamme disponible dans le commerce diminue régulièrement. Les films en métal et en oxyde ne sont pas plus coûteux à produire et ont globalement de meilleures propriétés.

Applications de résistance au film carbone

L’utilisation typique pour les résistances de film de carbone est dans les applications de haute tension et de température. Les températures de fonctionnement sont jusqu’à 15kV avec une température nominale de 350 oC. Par exemple, les alimentations à haute tension, les radars, les radiographies et le laser.

Fabrication

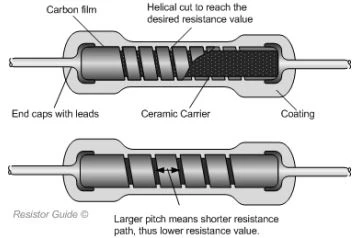

Les résistances au film de carbone sont faites avec un processus de dépôt. À haute température et sous haute pression, un porte-avions en céramique est maintenu dans le gaz d’hydrocarbures. Le gaz (méthane ou benzène) est fissuré à une température de 1000 oC. Le carbone cristallin est déposé pyrolytiquement sur le substrat céramique. En raison de la distribution précise du graphite pur sans liaison, ces résistances au carbone ont un faible bruit. La valeur de résistance souhaitée peut être obtenue en choisissant la bonne épaisseur de couche, et en coupant une forme spirale dans la couche de carbone. La coupe hélitique dans le film augmente la longueur du chemin actuel. En diminuant la hauteur de l’hélice, la longueur du chemin de résistance augmente, et avec la valeur de résistance augmente. En outre, en accordant finement la coupe de la spirale, la résistance peut avoir une plus grande précision de la valeur de résistance. Les valeurs de tolérance typiques pour les résistants aux films de carbone sont de 2, 5, 10 et 20 %.

En raison de l’utilisation de carbone pur, la résistance de film de carbone a un coefficient de température négatif plus élevé que la composition de carbone. Le coefficient de température résistante se situe entre 2,5 à 10 et 4 oC et -8 à 10 à 4 euros. Aussi ce type de résistance est protégé contre les influences chimiques avec un revêtement en silicone. Ce type de résistance est largement utilisé dans l’électronique. Par conséquent, il est important de noter que les petits résistants ont une capacité d’environ 0,5 pF. L’induction de soi est d’environ 0,01 H pour les résistances non coupées et jusqu’à plusieurs H pour les résistances coupées en spirale. Ces résistances sont disponibles en valeurs comprises entre 1 et 10'000 M et ont une puissance de 1/16, 1/8, 1/4, 1/2, 1 ou 2 watts.
