Quelle est l'utilisation de transformateurs de courant

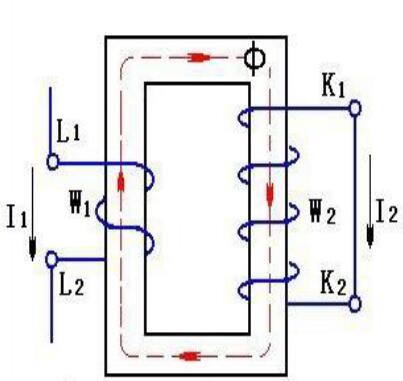

Ct est un instrument qui convertit le courant important du côté primaire en petit courant du côté secondaire conformément au principe de l'induction électromagnétique.Le ct est composé d'un noyau et d'un enroulement fermés.Son enroulement du côté primaire a un petit nombre de tours et est enfilées dans la ligne du courant à mesurer.

Ainsi, le courant circule souvent dans la ligne, le numéro du cercle d'enroulement secondaire est plus concaténé dans l'instrument de mesure et le circuit de protection, le transformateur de courant en fonctionnement, son circuit secondaire est toujours fermé, de sorte que l'instrument de mesure et le circuit de protection en série l’impédance de la bobine étant très faible, l’état de fonctionnement du transformateur de courant est proche d’un court-circuit. Le ct est utilisé pour mesurer le courant important du côté primaire dans le faible courant du côté secondaire.

Quelle est l'utilisation de transformateurs de courant

Le transformateur de courant est l’un des principaux équipements électriques de la sous-station. Il assure principalement la protection, mesure le courant secondaire, un côté est connecté à un équipement haute tension, le secondaire est connecté à l’équipement secondaire, il peut non seulement fabriquer un instrument de mesure et un relais. protection des équipements électriques secondaires et des appareils électriques à haute tension, isolation efficace, garantie de la sécurité du personnel, peut encore effectuer la normalisation et la miniaturisation des instruments de mesure et des relais, et petite section de fil et câble utilisés pour la mesure de distance; le câble peut également protéger la bobine de courant de l’instrument de mesure contre les dommages causés par un courant important lorsque le côté haute tension est cassé.

Analyse d'application du transformateur de courant

1. Mesure du courant alternatif

Il est nécessaire de configurer l’appareil de mesure du courant si l’équipement fonctionne à la valeur nominale du courant.La réglementation applicable au-dessus de 40 KW de l’équipement doit être installée avec une surveillance ampèremétrique.

La mesure du courant alternatif inclut les mesures directes et étendues par transformateur de courant. La mesure directe consiste à connecter l’ampèremètre approprié en série à la boucle de courant.Le circuit présenté dans la figure ci-dessous est entièrement mesuré par transformateur de courant.

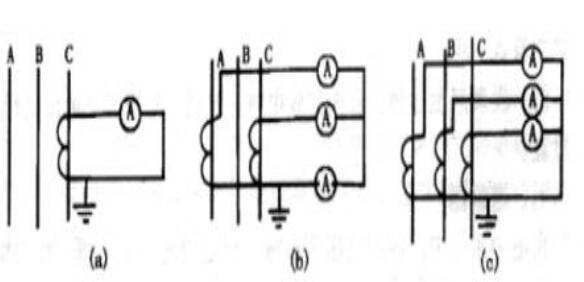

(a) utilisez un transformateur de courant pour mesurer le courant dans le circuit d'équilibrage triphasé.Le transformateur de courant est basé sur la plage d'ampèremètre, tandis que la plage d'ampèremètre est basée sur la valeur réelle du courant de charge, ce qui devrait représenter 2 / 3 de la plage d'ampèremètres totaux à la valeur complète. Par exemple, si un appareil est évalué à 100 ampères, choisissez un ampèremètre avec une valeur de degré complète de 150 ampères. À ce moment, le rapport d'inductance mutuelle du transformateur de courant doit être de 150 / 5 ampères et l'ampèremètre doit être de 150/5 ampères. Lors de la lecture, lire directement avec la valeur indiquée du compteur.

(b) deux transformateurs de courant, connectés en forme d'étoile incomplète, sont utilisés pour mesurer le courant triphasé dans le circuit triphasé à équilibrage ou déséquilibré.

(c) trois transformateurs de courant, connectés dans une connexion en étoile complète, sont utilisés pour mesurer le courant triphasé dans le circuit équilibré triphasé ou déséquilibré.

2. Mesure du courant alternatif

Afin d'élargir la plage de mesure du watt-mètre ca, un transformateur de courant est utilisé pour agrandir la plage de mesure.

(1) Le premier chiffre représente la méthode de mesure utilisant un compteur monophasé en wattheures et un transformateur de courant.Peut être utilisé pour mesurer une mesure de courant triphasé ou monophasée.

(2) le second chiffre est une méthode de mesure utilisant un compteur d'énergie actif en watts-heure triphasé à deux éléments et deux transformateurs de courant.Peut être utilisé pour mesurer le bilan triphasé ou les lignes asymétriques dans la mesure de l'électricité.

(3) le troisième chiffre représente la méthode de mesure utilisant un compteur d'énergie actif en watts-heure triphasé à quatre fils et trois transformateurs de courant.Il peut être utilisé pour mesurer l'électricité en équilibrage triphasé ou en circuit déséquilibré.

3. Protection en résistance électrique

La protection contre les surcharges dans les moteurs haute puissance est souvent incapable d’acheter les relais thermiques correspondants en raison du courant élevé. Dans de tels cas, la solution consiste généralement à installer des transformateurs de courant. Son objectif est de transformer un courant important en un courant faible avec un relais thermique de 5 ampères, suffisamment pour répondre aux exigences de protection contre les surcharges.

(1) la fig. 1: le transformateur de courant est utilisé pour le démarrage en abaissement et la protection contre les surcharges dans le moteur à couplage automatique de forte puissance.

(2) la Fig. 2: le transformateur de courant est utilisé pour démarrer le rhéostat sensible à la fréquence de forte puissance et la protection contre les surcharges dans le moteur.

(3) la Fig. 3: le transformateur de courant est utilisé pour la protection contre les surcharges et le démarrage en descente selon un angle élevé et de forte puissance dans le moteur.
